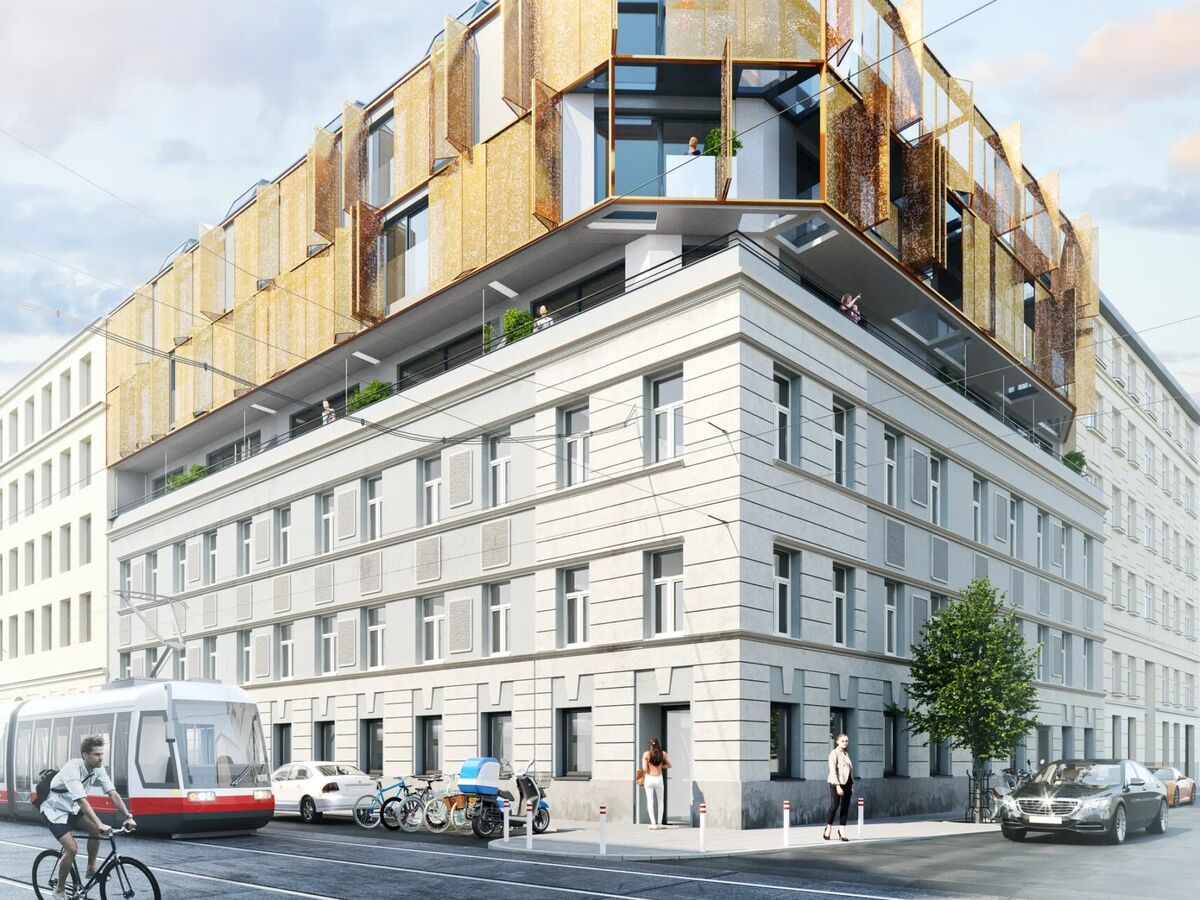

L'entreprise baukult ZT GmbH à Vienne est synonyme de densification douce et d'architecture innovante avec un accent particulier sur la construction urbaine en bois. Graphique (c) baukult ZT GmbH

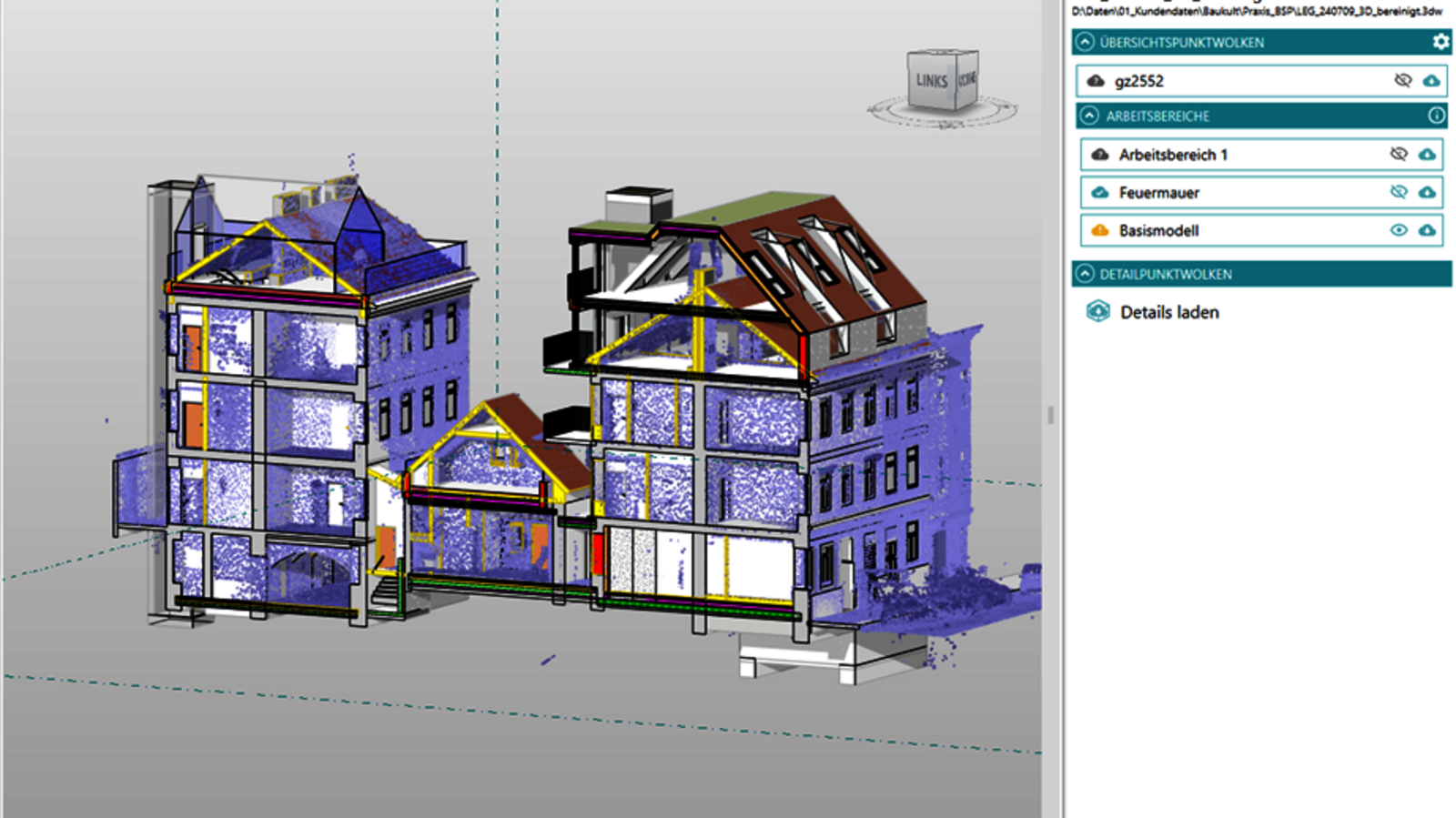

Modèle 3D basé sur le nuage de points : surligné en jaune, premières propositions de planification pour les transformations.

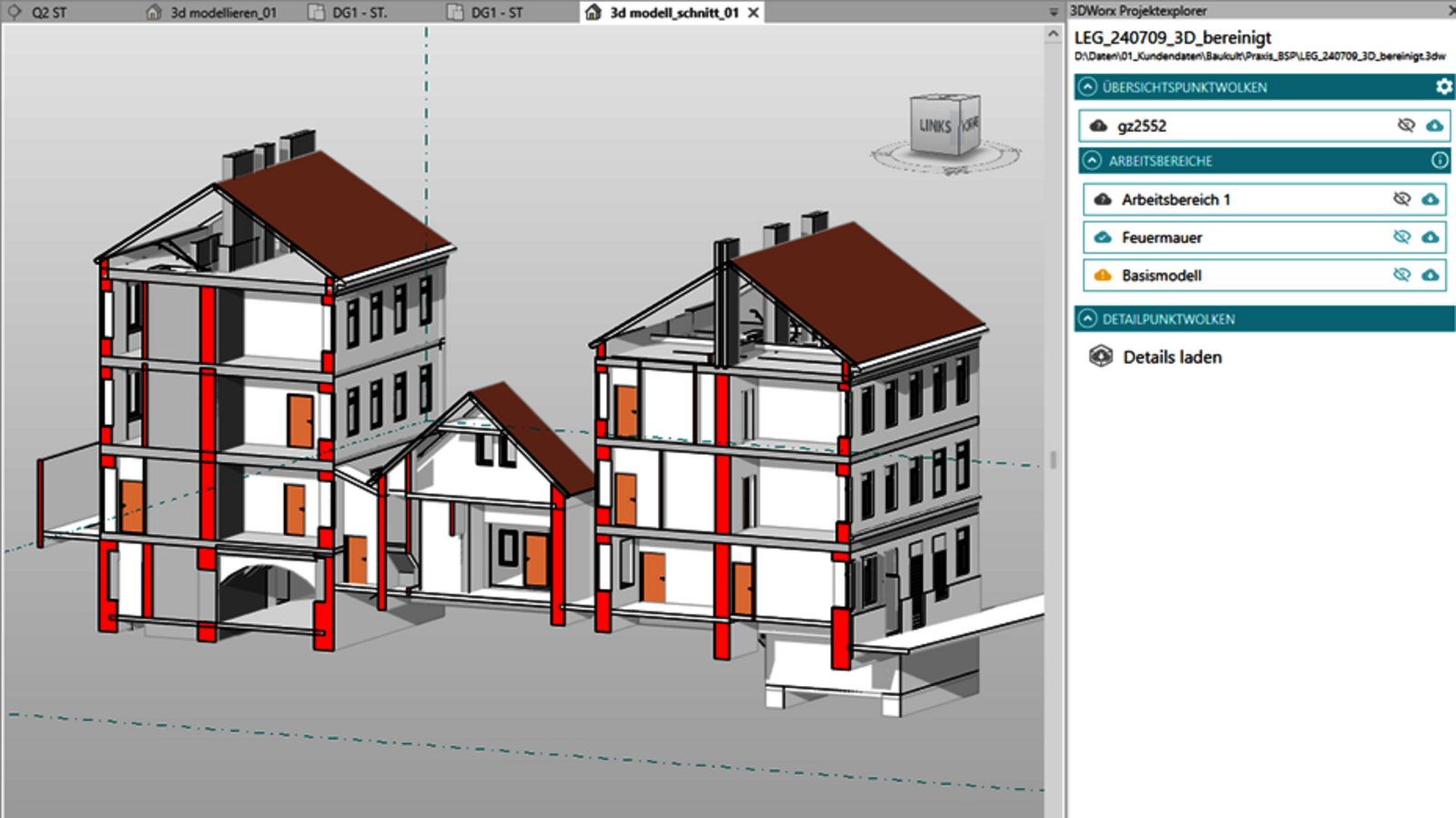

Modèle 3D comme base de planification : les murs porteurs ont été marqués en rouge.

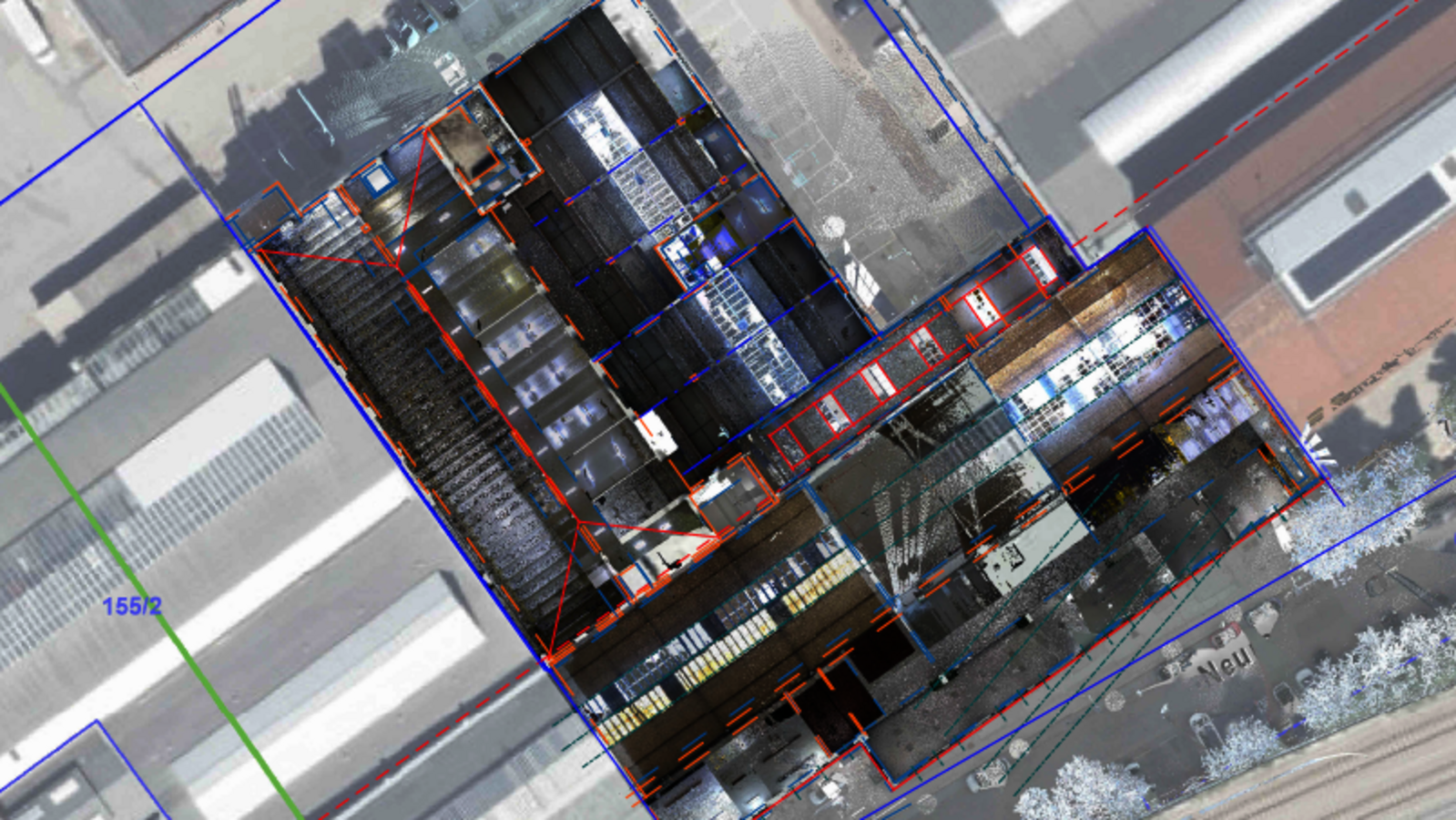

Plan de situation avec vue radiographique de toute la maison sur la base du nuage de points 3D

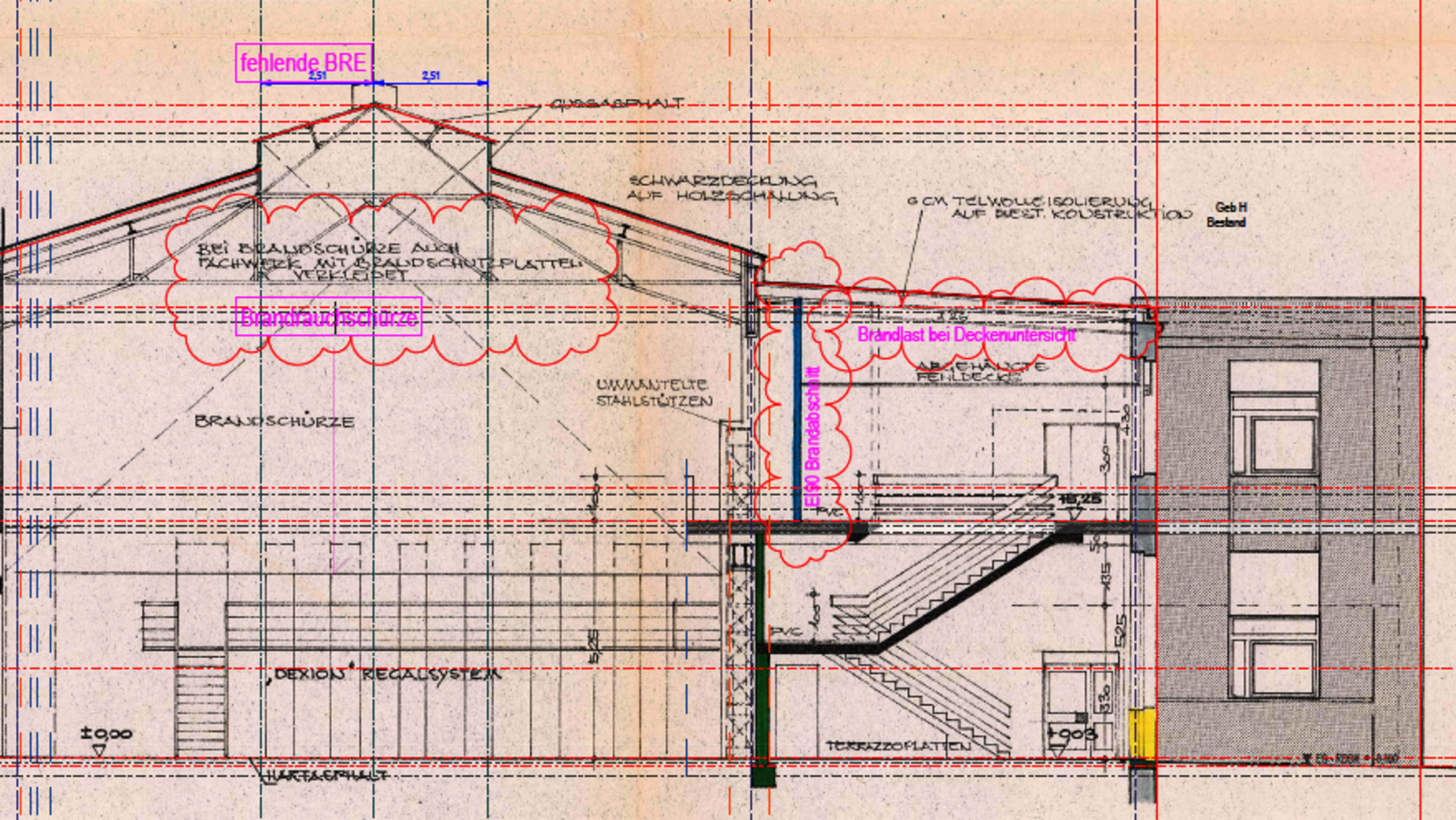

Coupe à travers le nuage de points 3D déposé avec la documentation des autorités (correspond parfaitement dans ce cas).
La précision numérique pour la rénovation en milieu urbain
Comment baukult ZT GmbH travaille avec succès avec rmDATA 3DWorx et transforme les nuages de points 3D en plans de soumission en un clin d'œil.
L'entreprise baukult ZT GmbH à Vienne est synonyme de densification douce et d'architecture innovante, avec un accent particulier sur la construction urbaine en bois et la réhabilitation de bâtiments historiques. Une base de données précise et fiable est justement décisive pour le travail sur le patrimoine existant - par exemple pour la revitalisation de bâtiments datant de l'époque des fondateurs ou pour l'élaboration d'expertises immobilières. Les bâtiments anciens sont rarement à angle droit, et l'écart entre les plans des autorités et la réalité construite pose régulièrement des défis aux planificateurs.
Une base de données fiable pour la planification et l'expertise
Pour répondre à ces exigences, baukult a misé sur la solution logicielle rmDATA 3DWorx (Reality3D). L'objectif était d'établir une méthode de travail numérique qui ne se contente pas de reproduire le niveau de détail élevé du relevé, mais qui permette également de réutiliser les données obtenues directement dans l'environnement de planification habituel - dans Autodesk Revit. La combinaison du balayage laser et de l'analyse des nuages de points offre la base idéale pour cela. Une entreprise partenaire, un technicien civil spécialisé dans la topographie, fournit le nuage de points qui est ensuite traité dans rmDATA 3DWorx et intégré directement dans la planification via le plug-in Revit.
Exploitation des nuages de points avec rmDATA 3DWorx et le plug-in Revit
"Le plugin a été notre solution de choix, car nous pouvons continuer à travailler immédiatement dans Revit. Nous sommes tout de suite dans notre milieu habituel", décrit Günter Lagler, partenaire du bureau baukult, en parlant de la transition sans faille entre le relevé et la planification. Le nuage de points sert alors d'instance de contrôle et permet également une confrontation précise entre la réalité et les documents de planification. "Grâce à 3DWorx, nous pouvons travailler parfaitement avec le nuage de points et nous appuyer sur des données fiables. Je suis ravi que nous puissions nous connecter directement au flux de travail avec le nuage de points non aminci. Nous pouvons dériver des géométries sans perte de performance avec le plug-in Revit", explique-t-il.
Contrôles d'ouvrages et carnet de chantier
Dans le quotidien du projet, la force de la solution de nuages de points est particulièrement évidente. L'inventaire numérique permet d'analyser le tracé des murs de la cave au grenier, de documenter les déformations des cheminées ou d'évaluer les surfaces de façade pour l'ajout d'un ascenseur. L'épaisseur des murs coupe-feu ou la flèche des plafonds peuvent également être saisies de manière fiable. La possibilité de générer les premières représentations de plans sans avoir à dessiner un seul trait permet de gagner un temps précieux et d'assurer une qualité de planification élevée. Parallèlement, la documentation photographique est judicieusement complétée - un aspect important en vue du carnet de construction obligatoire qui devra être établi pour tous les bâtiments de Vienne d'ici 2027.
Flux de travail optimisés
Le travail avec rmDATA 3DWorx a fondamentalement modifié le flux de travail chez baukult. Le logiciel offre des données de plans propres et précises, au plus près de la réalité. Les plans des autorités, qui ne correspondent souvent pas à l'état réel, peuvent désormais être remplacés par des données fiables. C'est une base importante pour les corrections d'inventaire et les expertises de la valeur d'usage.
D'autres workflows pour les modèles de dépôt 3D ou les plans de dépôt 2D aident le bureau d'architectes dans chaque projet. Par exemple, les plans de situation, les plans par étage, les coupes, etc. sont désormais générés par la proverbiale "pression d'un bouton".
Intéressé par des bases de planification précises ?
Si vous aussi, comme baukult, vous souhaitez miser sur la précision numérique et des flux de travail efficaces pour la rénovation et la construction dans l'existant, vous trouverez dans rmDATA 3DWorx une solution performante pour la planification de l'existant dans la construction. Contactez-nous, nous nous ferons un plaisir de vous conseiller sans engagement.
« Grâce à rmDATA Reality3D (3DWorx), nous pouvons continuer à travailler parfaitement avec le nuage de points et nous appuyer sur des données fiables. Le plugin Revit était la solution qu'il nous fallait, car il nous permet de dériver immédiatement des géométries dans notre environnement habituel. »
« Je suis ravi que nous puissions immédiatement intégrer le nuage de points non réduit dans le flux de travail. Nous pouvons dériver des géométries de manière automatisée et sans perte de performance grâce au plugin Revit. »
À propos de baukult
L'entreprise baukult ZT GmbH est un bureau d'architecture et d'ingénierie civile basé à Vienne, qui s'est spécialisé dans le développement urbain durable et les projets de construction innovants. Ses prestations sont principalement axées sur la planification et la réalisation de projets de construction urbaine en bois, la rénovation de bâtiments datant de l'époque des fondateurs ainsi que l'élaboration d'expertises immobilières et de parifications fondées. baukult accorde une attention particulière à la construction responsable, économique et durable avec des constructions modulaires légères en bois, ce qui permet de créer des valeurs urbaines et une qualité de vie maximale pour ses clientes et clients.
Vous êtes intéressé par des bases de planification précises ?
Si vous souhaitez vous aussi miser sur la précision numérique et des flux de travail efficaces pour la rénovation et la construction dans l'existant, rmDATA 3DWorx vous offre une solution performante pour la planification de l'existant et de l'exécution dans le secteur de la construction.
