Release-Notes rmDATA 3DWorx 2022.1

Neu: Punktkoordinaten messen und exportieren

Die Version 2022.1 bietet viele neue Möglichkeiten für ad hoc Messungen in der Punktwolke. Zusätzlich zu den bestehenden Strecken- und Flächenmessungen können nun auch Punktkoordinaten abgegriffen werden. 3DWorx unterstützt diese Messungen zusätzlich durch „Smart Picks“ wie „Höchster Punkt“, „Niedrigster Punkt“ und „Automatische Detektion von Ecken“. Zur Weiterverarbeitung in anderen Produkten und Arbeitsschritten können die Punktkoordinaten als Textdatei mit Trennzeichen exportiert werden.

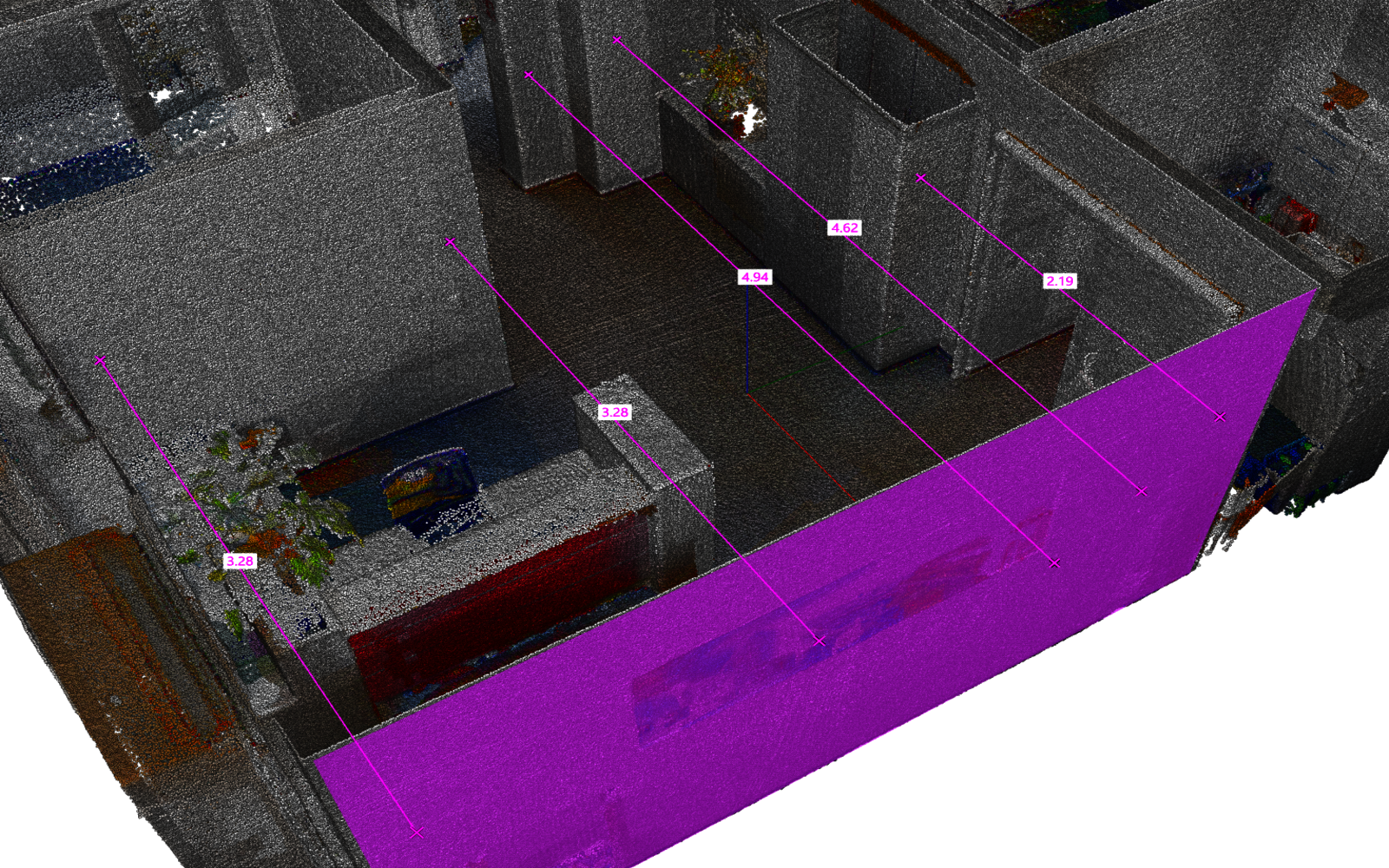

Neu: Normalabstände zu Ebenen messen

Abstände zwischen und zu Wand- oder Bodenebenen sind wichtige Maßzahlen im Gebäudebereich. Die neue Messmethode ermittelt die entsprechenden Ebenen automatisch aus der Punktwolke. Damit wird die Bestimmung von Durchgangshöhen, Gang-Breiten, Höhensprüngen oder Architekturmaßen noch einfacher.

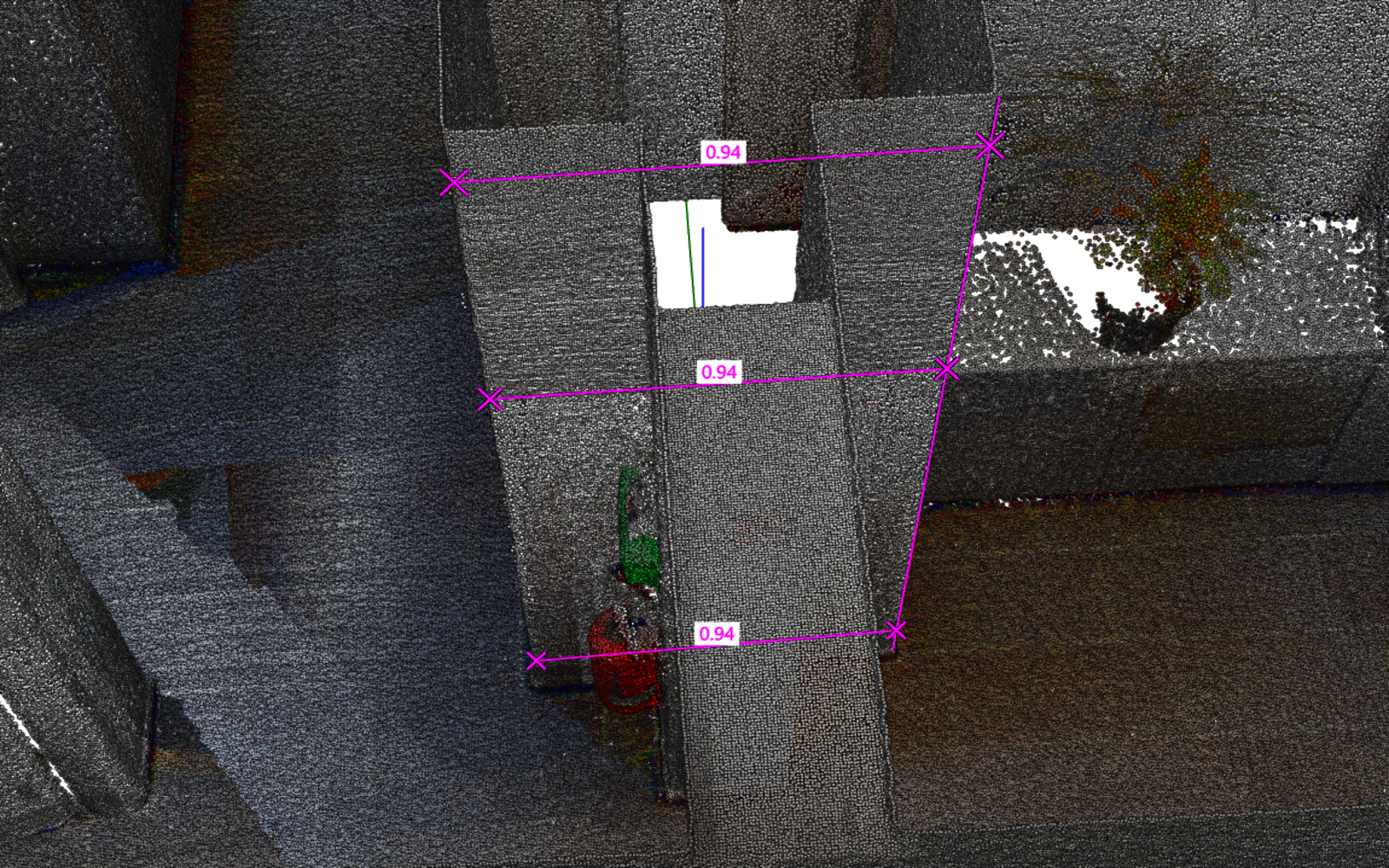

Neu: Normalabstände zu Geraden (Kanten) messen

Die neue Version bietet auch die Möglichkeit, Abstände normal zu automatisch in der Punktwolke gefundenen Kanten zu messen. Das erleichtert unter anderem die Prüfung auf Parallelität oder schräge Messungen von Wandkanten.

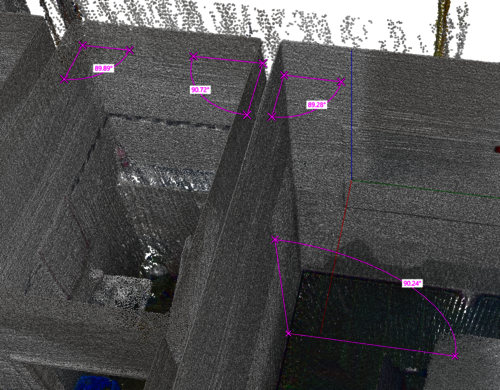

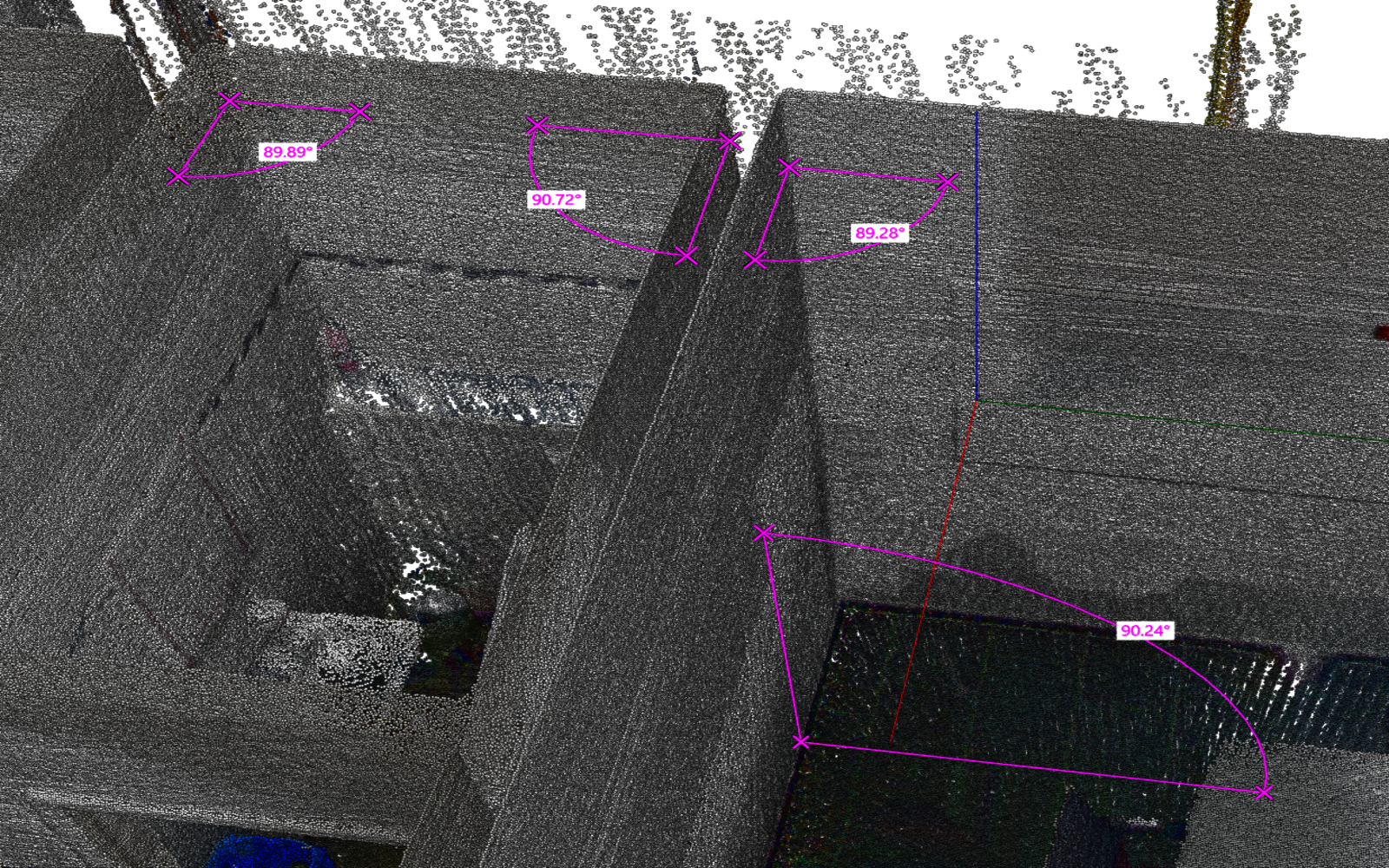

Neu: Winkel zwischen zwei Ebenen messen

Diese neue Funktion ermittelt den Winkel, den zwei automatisch in der Punktwolke gefundene Ebenen einschließen. Die Anzeige des Bogens und des Winkels erfolgt in jener Ebene, die orthogonal zu den sich schneidenden Ebenen steht. Sowohl Rechte Winkel als auch Schrägstellungen von Wänden lassen sich damit mit nur wenigen Klicks gesichert überprüfen.

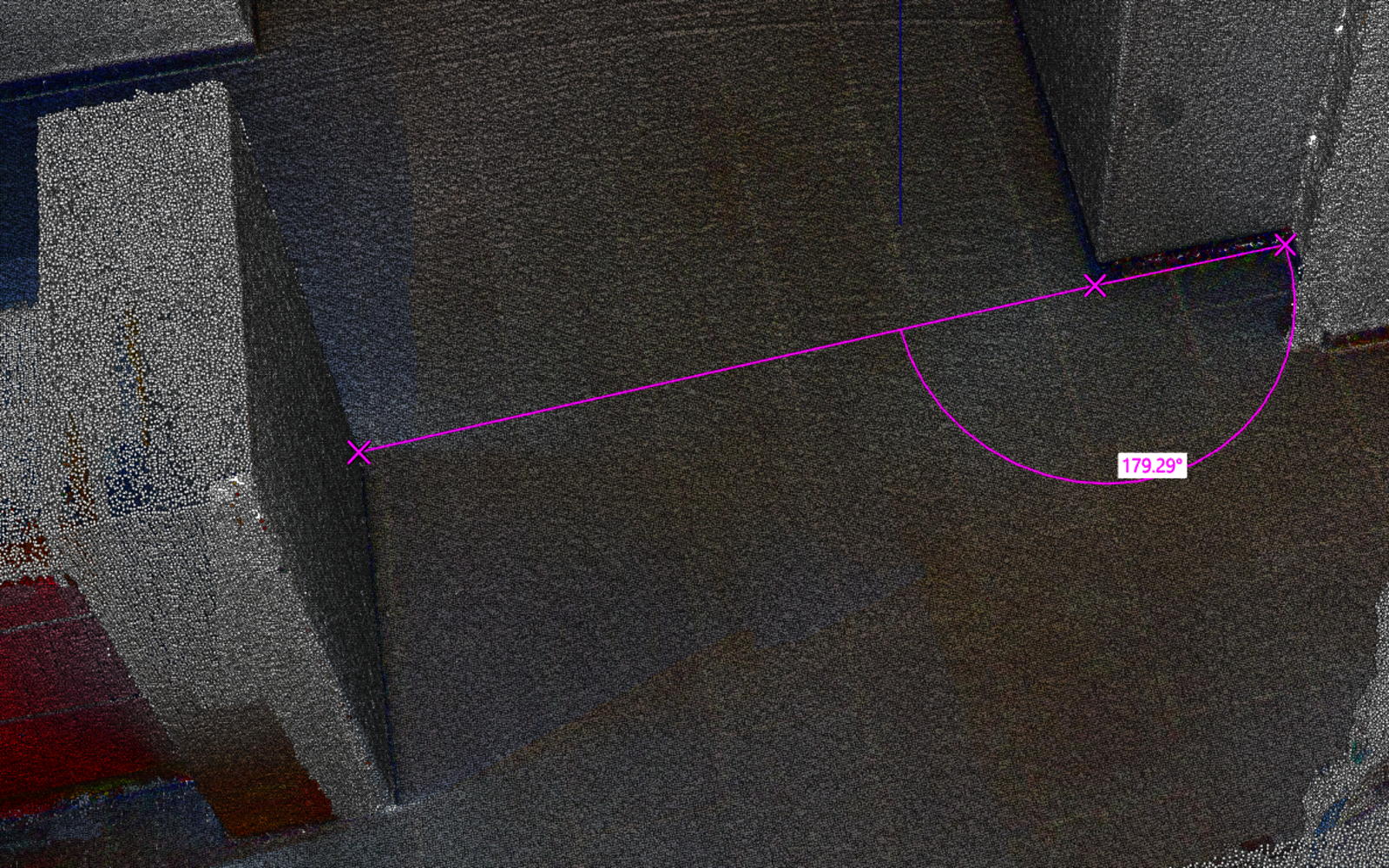

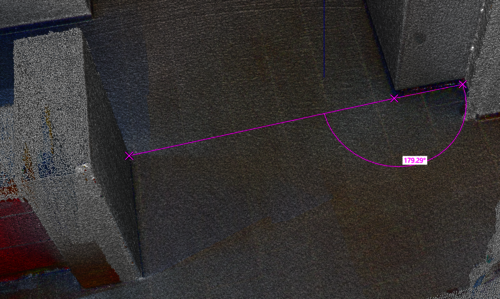

Neu: Winkelmessung mit Basispunkt und zwei Endpunkten

Wenn ein allgemeiner 3D-Winkel ohne Ebenen-Bezug benötigt wird, hilft diese Funktion weiter. Drei beliebige Punkte aus der Punktwolke definieren Basispunkt und Winkel-Endpunkte, unterstützt wird die Punktwahl auch hier durch die bekannten „Smart Picks“.

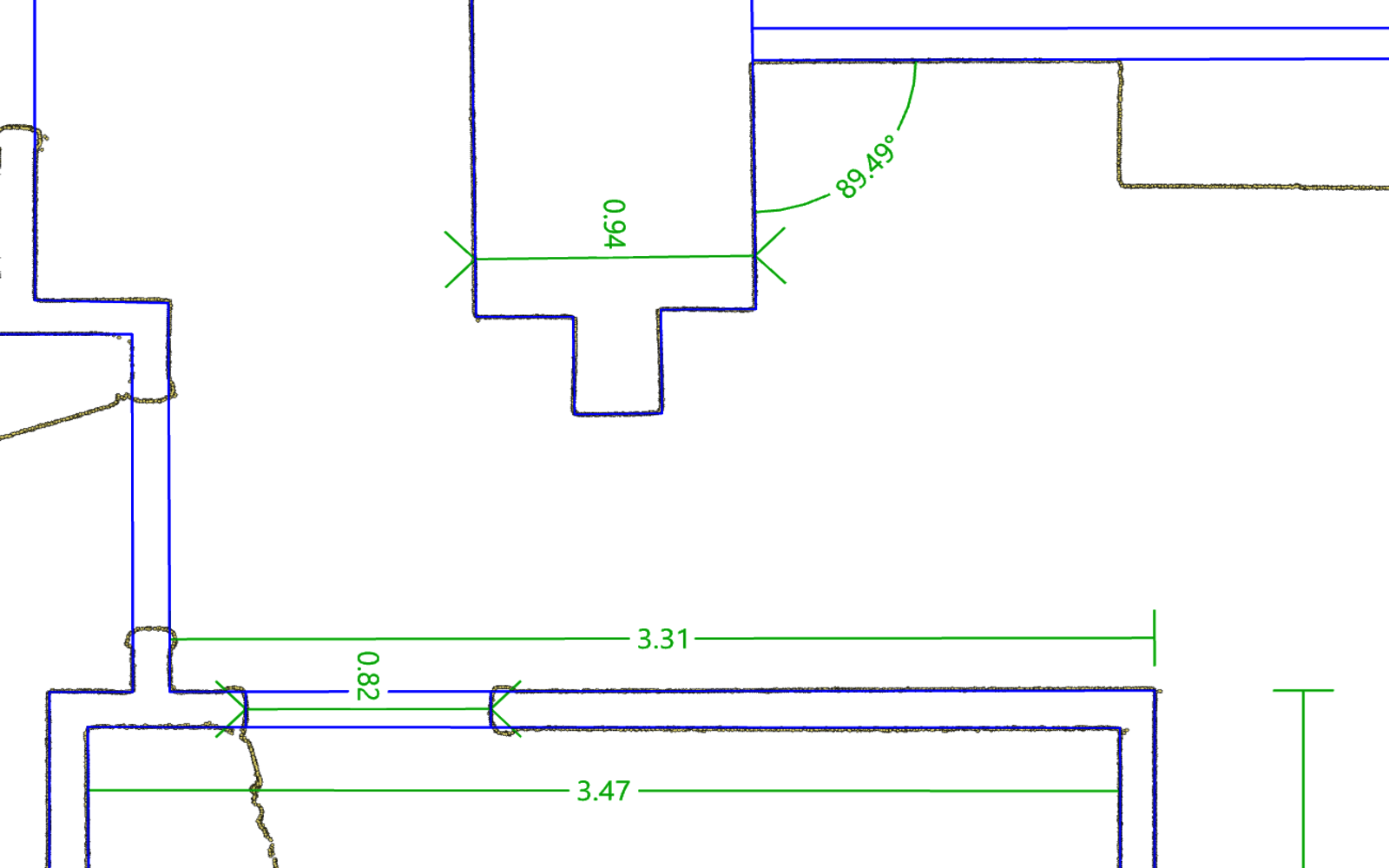

Neu: 2D-Bemaßungsobjekte für alle Schnitt-Workflows (Geschoßplan, Ansichten)

Die neue Version erweitert die Möglichkeiten zur Bemaßung im Zuge der Planerstellung. Es stehen Längenmaße, Winkelmaße und Breitenmaße zur Verfügung, die im Zuge des Exports als parametrisierte AutoCAD-Bemaßungsobjekte in die Zielzeichnung geschrieben werden. Alle Bemaßungen können interaktiv auf Basis von bereits erstellten Schnitt-Elementen oder direkt auf Basis der Punktwolke erstellt werden. Diese neuen Möglichketen vermindern den Nachbearbeitungs-Aufwand im CAD und sparen so Zeit.

Neu: Benutzeroberfläche in Englischer Sprache

Die Benutzeroberfläche von rmDATA 3DWorx steht – neben Deutsch, Französisch und Italienisch – nun auch in Englischer Sprache zur Verfügung.

Verbesserungen für rmDATA 3DWorx in der Version 2022.1

  • Projekte: Laufende Punktwolken-Importe können nun abgebrochen werden. Das ermöglicht eine saubere Vorgangsweise für den Fall, dass eine falsche Datei ausgewählt wurde
  • Projekte: Sowohl die Punktwolken-Horizontierung als auch die Registrierung von CAD-Plänen lassen sich vollständig aus dem Projekt entfernen
  • Achsen: Ausgeblendete Achsen sind nun auch in der 2D-Ansicht der Ebenheitskontrolle unsichtbar
  • Schnitte: Die Layer-Struktur für den DWG/DXF-Export wurde so verbessert, dass alle Symbol-Teile ihre Sichtbarkeit vom jeweiligen Objekt-Layer beziehen. Damit werden auch Symbole und ihre Attribute mit unsichtbaren CAD-Typen korrekt exportiert
  • Schnitte: die gewünschte Schnitthöhe lässt sich beim horizontalen Schnitt nun auch durch Picken eines Punktes aus der Punktwolke setzen
  • BIM-Modelle: Automatisch berechnete Hilfslinien für BIM-Wandöffnungen sind wieder in allen Fällen sichtbar
  • Messen: die bestehende Funktion zur Flächenmessung zeigt nun auch den Umfang der umfassten Fläche direkt in der Grafik an
  • CAD-Plan Anzeige: Pläne, bei denen Texte durch Wipeouts verdeckt waren, werden in allen Fällen lesbar dargestellt
  • CAD-Plan Anzeige: die Layer-Sichtbarkeits-Schaltung bei größeren Plänen wurde stark beschleunigt
  • CAD-Plan Anzeige: Pläne, die eine nicht vorhandene Schriftart (SHX) enthalten, werden lesbar dargestellt (inklusive Umlaute)
  • Ebenheits-Kontrolle: beim Wechsel des Ebenen-Modus wird die eingestellte Achse für den vertikalen Fall in jedem Fall korrekt berücksichtigt
