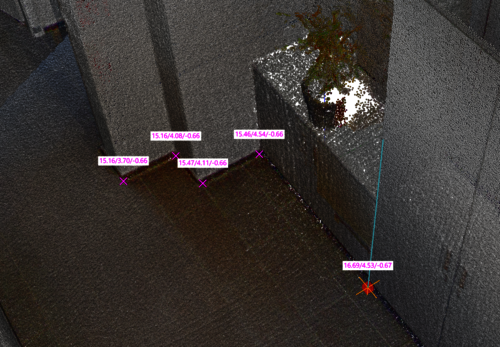

Nouveau : mesurer et exporter des coordonnées de points

La version 2022.1 offre de nombreuses nouvelles possibilités pour les mesures ad hoc dans le nuage de points. En plus des mesures de distances et de surfaces existantes, il est désormais possible d'obtenir des coordonnées de points. 3DWorx prend en outre en charge ces mesures grâce à des "Smart Picks" tels que "Point le plus haut", "Point le plus bas" et "Détection automatique des coins". Pour un traitement ultérieur dans d'autres produits et étapes de travail, les coordonnées des points peuvent être exportées sous forme de fichier texte avec des séparateurs.

Nouveau : mesurer des écarts normaux par rapport à des plans

Les distances entre et par rapport aux plans des murs ou des sols sont des mesures importantes dans le domaine du bâtiment. La nouvelle méthode de mesure détermine automatiquement les plans correspondants à partir du nuage de points. Ainsi, la détermination des hauteurs de passage, des largeurs de couloir, des sauts de hauteur ou des dimensions architecturales est encore plus simple.

Nouveau : Mesurer des écarts normaux par rapport à des droites (arêtes)

La nouvelle version offre également la possibilité de mesurer des distances par rapport à des arêtes trouvées automatiquement dans le nuage de points. Cela facilite entre autres le contrôle du parallélisme ou des mesures obliques par rapport à des arêtes de murs.

Nouveau : mesurer l'angle entre deux plans

Cette nouvelle fonction détermine l'angle formé par deux plans trouvés automatiquement dans le nuage de points. L'arc et l'angle sont affichés dans le plan qui est orthogonal aux plans qui se croisent. Les angles droits et les inclinaisons des murs peuvent ainsi être vérifiés en quelques clics seulement.

Nouveau : mesure d'angle avec un point de base et deux points d'extrémité

Si un angle 3D général sans référence au plan est nécessaire, cette fonction est utile. Trois points quelconques du nuage de points définissent le point de base et les extrémités de l'angle, le choix des points est ici aussi facilité par les fameux "Smart Picks".

Nouveau : objets de cotation 2D pour tous les workflows de coupe (plan d'étage, vues)

La nouvelle version élargit les possibilités de cotation lors de la création de plans. Des mesures de longueur, d'angle et de largeur sont disponibles et sont écrites dans le dessin cible au cours de l'exportation en tant qu'objets de cotation AutoCAD paramétrés. Toutes les cotes peuvent être créées de manière interactive sur la base d'éléments de coupe déjà créés ou directement sur la base du nuage de points. Ces nouvelles possibilités réduisent le travail de post-traitement dans le système CAD et permettent ainsi de gagner du temps.

Nouveau : interface utilisateur en anglais

L'interface utilisateur de rmDATA 3DWorx est désormais disponible en anglais, en plus du français, de l'allemand et de l'italien.

Améliorations pour rmDATA 3DWorx dans la version 2022.1

• Projets : Les importations de nuages de points en cours peuvent désormais être interrompues. Cela permet de réagir efficacement en cas de sélection d'un mauvais fichier.
• Projets : L'horizontalisation des nuages de points et l'enregistrement des plans CAD peuvent être entièrement supprimés du projet.
• Axes : les axes masqués sont désormais invisibles dans la vue 2D du contrôle de planéité.
• Coupes : La structure des calques pour l'exportation DWG/DXF a été améliorée de manière que toutes les parties de symboles tirent leur visibilité du calque d'objet correspondant. Ainsi, même les symboles et leurs attributs avec des types CAD invisibles sont exportés correctement.
• Coupes : la hauteur de coupe souhaitée peut désormais être définie en sélectionnant un point dans le nuage de points lors d'une coupe horizontale.
• Modèles BIM : les lignes d'aide calculées automatiquement pour les ouvertures de murs BIM sont à nouveau visibles dans tous les types de cas.
• Mesure : la fonction existante de mesure de la surface affiche maintenant aussi le périmètre de la surface couverte directement dans le graphique.
• Affichage de plan CAD : les plans dont les textes étaient masqués par des wipeouts sont affichés de manière lisible dans tous les cas.
• Affichage de plan CAD : la commutation de la visibilité des couches pour les plans plus grands a été fortement accélérée.
• Affichage de plan CAD : les plans contenant une police de caractères inexistante (SHX) sont affichés de manière lisible (y compris les trémas).
• Contrôle de la planéité : lors du changement de mode de plan, l'axe défini pour le cas vertical est correctement pris en compte dans tous les cas.
